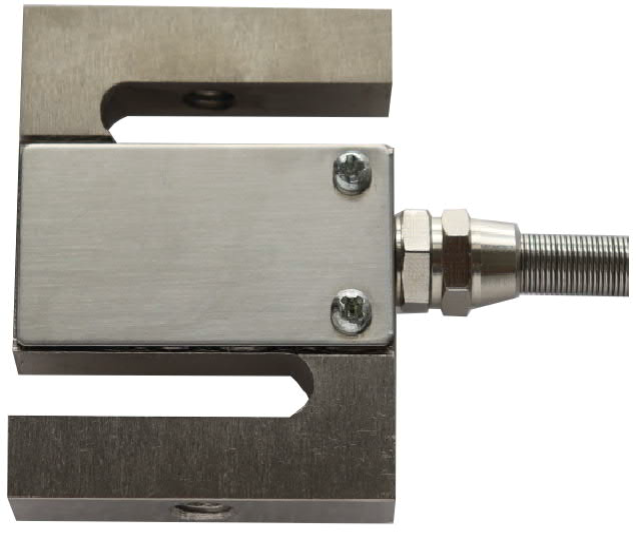

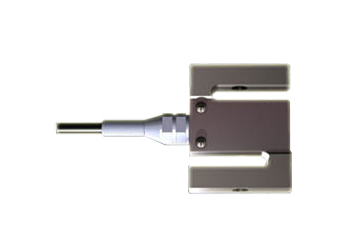

S型拉压力传感器
●高精度、可靠性、稳定性 ●双向拉压或者称重 ●结构紧凑、S形结构设计、安装使用方便灵活 ●可选量程：5kg～20t ●适用于吊钩秤、配料秤、包装秤、机电结合秤等场合
产品资料与下载
S型拉压力传感器TDS
●高精度、可靠性、稳定性
●双向拉压或者称重
●结构紧凑、S形结构设计、安装使用方便灵活
●可选量程：5kg～20t
●适用于吊钩秤、配料秤、包装秤、机电结合秤等场合
技术指标：
材质 合金钢或不锈钢
额定载荷 5、10、20、30、100、200、300、500（kg）、1、2、3、5、10、15、20（t）
电气指标
精度 0.02%F.S
灵敏度 2.0±0.01mv/v
推荐激励电压 5～10V DC
最大激励电压 15V DC
蠕变(30分钟) ±0.02%F.S
零点输出 ±1%F.S
输入阻抗 410±15Ω
输出阻抗 350±5Ω
绝缘电阻 ≥5000MΩ（直流500V）
环境参数
安全过载 150%F.S
极限过载 200%F.S
工作温度 -30～+65℃
零点温度系数 ±0.02%F.S/℃
输出温度影响 ±0.15%F.S/℃
外壳防护等级 IP65
●高精度、可靠性、稳定性
●双向拉压或者称重
●结构紧凑、S形结构设计、安装使用方便灵活
●可选量程：5kg～20t
●适用于吊钩秤、配料秤、包装秤、机电结合秤等场合
技术指标：
材质 合金钢或不锈钢
额定载荷 5、10、20、30、100、200、300、500（kg）、1、2、3、5、10、15、20（t）
电气指标
精度 0.02%F.S
灵敏度 2.0±0.01mv/v
推荐激励电压 5～10V DC
最大激励电压 15V DC
蠕变(30分钟) ±0.02%F.S
零点输出 ±1%F.S
输入阻抗 410±15Ω
输出阻抗 350±5Ω
绝缘电阻 ≥5000MΩ（直流500V）
环境参数
安全过载 150%F.S
极限过载 200%F.S
工作温度 -30～+65℃
零点温度系数 ±0.02%F.S/℃
输出温度影响 ±0.15%F.S/℃
外壳防护等级 IP65

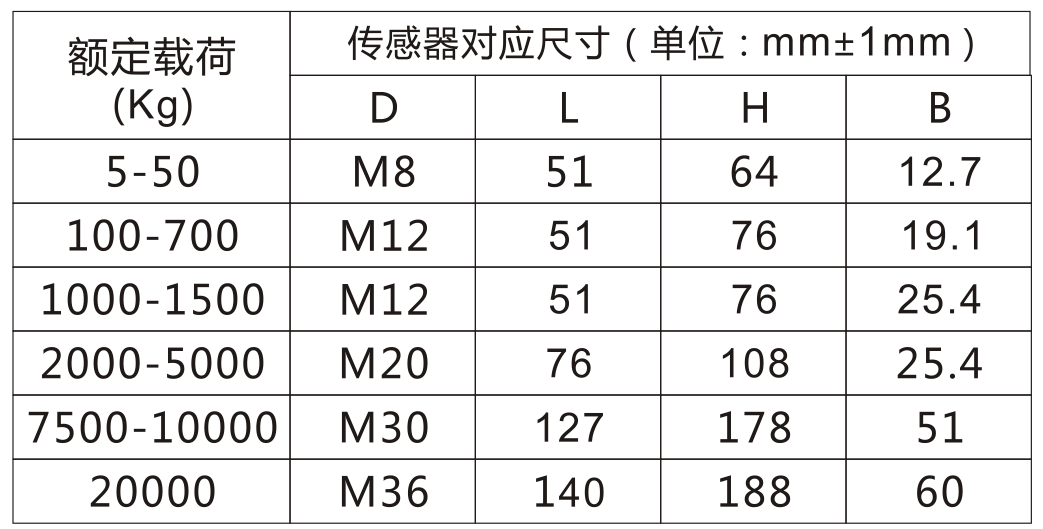

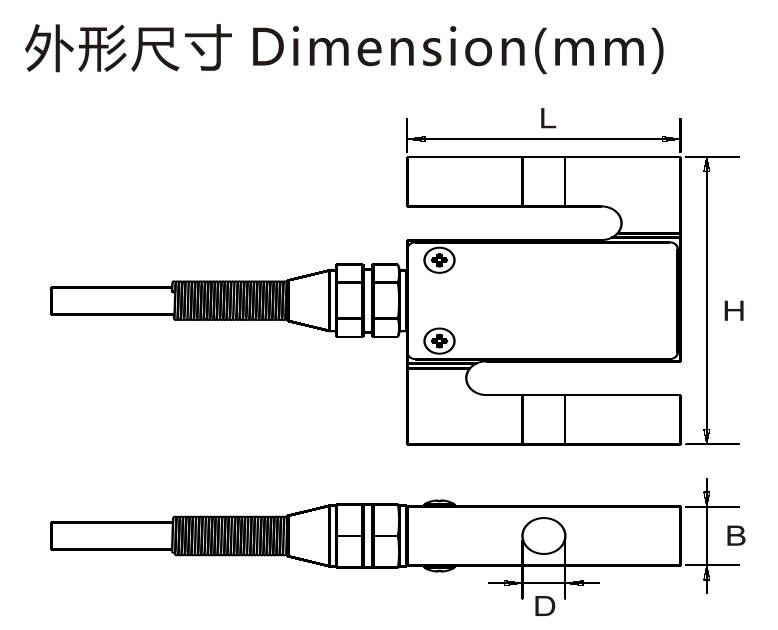

尺寸图：
