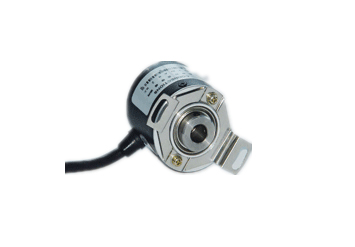

●特性一览
※ 采用板弹簧与用户端直接连接，安装方便
※ 外径Ф38 X 41，轴径Ф8, 深11，半空心轴
※ 广泛应用于电脑绣花机、电脑横织机
※ 可选脉冲： ≤2500p/r 或依据用户要求。
※ 型式举例： 基本型号IHC3808，电缆侧出G，输出脉冲数500 p/r，Tz =9T，电源电压DC5V，驱动器输出L。记为：IHC3808-101G500BZ6-5L
●接线表(实际接线以编码器标牌为准)
●技术参数
●安装尺寸(单位:mm)
※ 采用板弹簧与用户端直接连接，安装方便
※ 外径Ф38 X 41，轴径Ф8, 深11，半空心轴
※ 广泛应用于电脑绣花机、电脑横织机
| ※ 型号说明： | IHC3808 | - | 101 | G | 500 | B Z 6 | - | 5 | L | ||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 产品型号 | 型号扩展 | 航插·电缆 | 输出脉冲数 | Z信号识别 | 电源电压 | 输出方式 |
※ 型式举例： 基本型号IHC3808，电缆侧出G，输出脉冲数500 p/r，Tz =9T，电源电压DC5V，驱动器输出L。记为：IHC3808-101G500BZ6-5L
●接线表(实际接线以编码器标牌为准)
|
信号
|
+5V
|
OV
|
SIG A
|
SIG A
|
SIG B
|
SIG B
|
SIG Z
|
SIG Z
|
屏蔽
|
|
导线颜色
|
红
|
黑
|
绿
|
棕
|
白
|
灰
|
黄
|
橙
|
N.C
|
|
插座号(7芯)
|
1
|
4
|
3
|
-
|
5
|
-
|
2
|
-
|
6
|
|
插座号(9芯)
|
1
|
4
|
5
|
7
|
3
|
6
|
2
|
8
|
9
|
| 输出波形 | 方波 | 工作温度 | -30°C~100°C |
| 消耗电流 | ≤120mA | 储存温度 | -25°C~80°C |
| 响应频率 | 0~100KHz | 工作湿度 | 30~85% 无结露 |
| 载 空 比 | 0.5T+/-0.1T | 电源电压 | DC+5+/-5%或+5~12V、+12~24V |
| 最大转速 | 4500rmp | 抗 冲 击 | 980m/s2，6ms，XYZ方向各2次 |
| 转动惯量 | 4.0 x 10-6Kgm2 | 抗 震 动 | 50m/s2，10~200Hz，XYZ方向各2h |
| 起动力矩 | 5.0 x 10-3Nm（+25°C） | 工作寿命 | MTBF≥30000h（+25°C，2000rpm） |
| 轴最大负载 | 径向20N；轴向10N | 输出电压 | 高电平Vh≥85%Vcc，低电平Vi≤0.3V |
| 防 护 | 防水、防油、防尘 IP54 | 质 量 | 0.18kg |
